深入浅出计算机组成原理——应用篇（52-55）

全文内容主要来自对课程《深入浅出计算机组成原理》的学习笔记。

52 | 设计大型DMP系统（上）

DMP：数据管理平台

DMP 系统的全称叫作数据管理平台（Data Management Platform），在搜索、推荐、广告领域使用很广。

DMP 可以简单地看成是一个键 - 值对（Key-Value）数据库，用来存储画像信息。期望的性能：

• 低响应时间（Low Response Time）；
• 高可用性（High Availability）；
• 高并发（High Concurrency）；
• 海量数据（Big Data）；
• 可负担的成本（Affordable Cost）

如上图，为了维持 DMP 的运转，上游需要不断的采集数据更新其中信息：

• 采集埋点日志，通过数据管道（Data Pipeline）落入数据仓库（Data Warehouse），挖掘和抽取画像更新到 DMP 中；
• 通过实时数据处理模块（Realtime Data Processing），进行实时的清洗和聚合，更新一些实时画像。

MongoDB 的例子

MongoDB 的设计宣传：不需要预设数据 Schema，访问速度很快，还能够无限水平扩展。

有人说只用它就够了，实际上很难有如此完美的情况，看下不同环节的性能取舍：
KV存取：响应快、高并发、写多读少（全随机）；
数据管道：高吞吐量、响应时间松、顺序读写。
数据仓库：读取量巨大，很重的离线抽取和分析需求。

MongoDB 缺陷：

• 没有针对 SSD 优化，高并发读取差；
• 顺序写入和吞吐率差；
• 没有 Schema，元信息占用空间大。

相对可行的方案：
KV 数据库：SSD + AeroSpike；（高并发、成本可控）
数据管道：HDD + Kafka；（充分利用 Zero-Copy 和 顺序读写）
数据仓库：HDD + Hive 等 Schema 数据库。（序列化存储）

---

53 | 设计大型DMP系统（下）

关系型数据库

传统关系型数据库，为了避免读取的时候过多的扫描，往往给数据的行号加一个索引，这个映射关系可以让行号直接从硬盘的某个位置去读。索引不仅可以索引行号，还可以索引某个字段。但，写入数据时还要更新的索引。最终还要落到 HDD 硬盘的话，就很难做到高并发了。

DMP 的 KV 数据库主要是随机查询，数据管道的需求主要是写入和顺序读取就好了。因此就会面临大量的随机写入和随机读取的挑战。

Cassandra：顺序写和随机读

Cassandra 的数据模型

它是一个分布式 KV 数据库，键一般称为 Row Key，一个 16-36 字节的字符串。每个 Key 对应的 Value 是一个 Hash 表，可用键值对存入需要的数据。

有严格的 Schema，提前定义好列（Column），常一起用的聚合为列族（Column Family）。既保持了不需要严格的 Schema 这样的灵活性，也保留了可以把常常一起使用的数据存放在一起的空间局部性。

Cassandra 的写操作

简单概述为不随机写，只顺序写。过程是两个动作：

• 往磁盘上写入一条提交日志（Commit Log）；
• 直接在内存的数据结构上去更新数据。

优势：

• 都是顺序写（Sequential Write），可最大化吞吐量；
• 内存的数据量或条目超过限额，会 dump 到硬盘上，也顺序写；
• Dump 同时，会根据 row key 来生成索引文件，用于快速查询；
• 当 Dump 的文件过多，Cassandra 会在后台进行文件的对比合并。

Cassandra 的读操作

先从内存查，再从硬盘读，合并成最终结果。

1. 在内存会有 Cache，Cache 里面找不到，我们才会去请求硬盘里面的数据。
2. 硬盘可能 Dump 了不同时间点的快照，所以按照时间从新的往旧的里面找。
3. 为了避免查找过多 Dump 文件，会为每一个 Dump 的文件里面所有 Row Key 生成一个 BloomFilter 放进内存；
4. 所以，不在内存，但是在 BloomFilter 中的时候，才会请求硬盘了。

利用 SSD 的优势

Cassandra 的特点：

• 没有任何的随机写请求，无论是 Commit Log 还是 Dump；
• 会优先从内存读，这相当于 LRU 的缓存机制；
• BloomFilter，把本来因为 Dump 文件带来的需要多次读硬盘的问题，简化成多次内存读和一次硬盘读。

顺序读写下，HDD 硬盘的吞吐率还是很不错的：

每秒写入 100MB 数据，如果一条 1KB，那么 10 万的 WPS（Writes per seconds）对于 DMP 也不错。

但 DMP 的数据访问分布，往往缺少局部性的，随机读避免不了。HDD 硬盘在这块较差，全都放内存，成本在 HDD 硬盘 100 倍以上。相比较，用 SSD 硬盘，我们可以用 1/10 的成本获得和内存同样的 QPS。

---

54 | 理解Disruptor（上）

作者在最后2节主要以开源项目 Disruptor 为例，介绍如何利用 CPU 和高速缓存的硬件特性。Disruptor 是由一家专门做高频交易的公司 LMAX 开源出来的。

Padding Cache Line

......

abstract class RingBufferPad
{
    protected long p1, p2, p3, p4, p5, p6, p7;
}


abstract class RingBufferFields<E> extends RingBufferPad
{
    ......
    private final long indexMask;
  private final Object[] entries;
  protected final int bufferSize;
  protected final Sequencer sequencer;
    ......
}

public final class RingBuffer<E> extends RingBufferFields<E> implements Cursored, EventSequencer<E>, EventSink<E>
{
    ......
    protected long p1, p2, p3, p4, p5, p6, p7;
    ......
}

看上面一段代码，Disruptor 分别在 RingBufferPad 和 RingBuffer 类里面都定义了 p1-p7 这样 7 个 long 变量。看上去很突兀，实际上这 14 个变量没有任何实际的用途，只是缓存行填充（Padding Cache Line），以发挥 CPU 高速缓存（CPU Cache）。

我们知道，高速缓存的写回和加载，都是以整个 Cache Line 作为单位的。比如，64 位 Intel CPU，缓存行通常是 64 个字节（Bytes），即 8 个 long 类型的数据。

我想读者你大概已经猜到了。在 RingBufferFields 里 final 定义了一系列真正要使用的变量，我们期望他们一直在 CPU Cache 里。而高速缓存在写回和加载的时候，还会关联到这个数据前后定义的其他变量，以满足 64 个字节的 Cache Line 大小。而系统会有其他程序在使用，为了保证数据的同步更新，常量的缓存也就失效了，会频繁的读写，降低这里的速度。

但是，当我们按照上述前后各新增 7 个 long 数据后，如下图所示。无论加载其中哪个 final 变量，对应的 Cache Line 都只包含这批 final 变量和定义的 pad 变量。所以，只要被频繁地读取访问，就不会再被换出 Cache 了。

使用 RingBuffer

Disruptor 整个框架，其实就是一个高速的生产者 - 消费者模型（Producer-Consumer）下的队列。

队列的实现，最合适的是链表，例如 java 中的 LinkedBlockingQueue。但在 Disruptor 里面用的是 RingBuffer 的数据结构，其底层是一个固定长度数组。

数据存在空间局部性，即连续多个元素会一并加载到 CPU Cache 里面来，访问遍历的速度会更快。反观链表也不具备这个优势特性。

---

55 | 理解Disruptor（下）

缓慢的锁

上节提到的通过 RingBuffer 实现一个队列实际上是无锁的。

先回到 java 的 LinkedBlockingQueue，它是依赖锁的。其需要锁的原因是：

1. 可能会有多个生产者在队列尾加任务、多个消费者在消费队列头；
2. 哪怕生产者、消费者均只有1个时，后者也会比前者快来防止任务积压，从而大多时候二者指向队列同一个节点产生锁竞争；

所以，为了解决此问题，jvm 中实现了加锁机制，没有拿到锁的线程会挂起等待。

按照下面代码测试有无锁的性能差了几十倍。

package com.xuwenhao.perf.jmm;


import java.util.concurrent.atomic.AtomicLong;
import java.util.concurrent.locks.Lock;
import java.util.concurrent.locks.ReentrantLock;


public class LockBenchmark{


    public static void runIncrement()
    {
        long counter = 0;
        long max = 500000000L;
        long start = System.currentTimeMillis();
        while (counter < max) {
            counter++;
        }
        long end = System.currentTimeMillis();
        System.out.println("Time spent is " + (end-start) + "ms without lock");
    }


    public static void runIncrementWithLock()
    {
        Lock lock = new ReentrantLock();
        long counter = 0;
        long max = 500000000L;
        long start = System.currentTimeMillis();
        while (counter < max) {
            if (lock.tryLock()){
                counter++;
                lock.unlock();
            }
        }
        long end = System.currentTimeMillis();
        System.out.println("Time spent is " + (end-start) + "ms with lock");
    }


    public static void main(String[] args) {
        runIncrement();
        runIncrementWithLock();

无锁的 RingBuffer

Disruptor 是通过用 CPU 硬件支持的指令（CAS，Compare And Swap，比换和交换）来实现无锁。

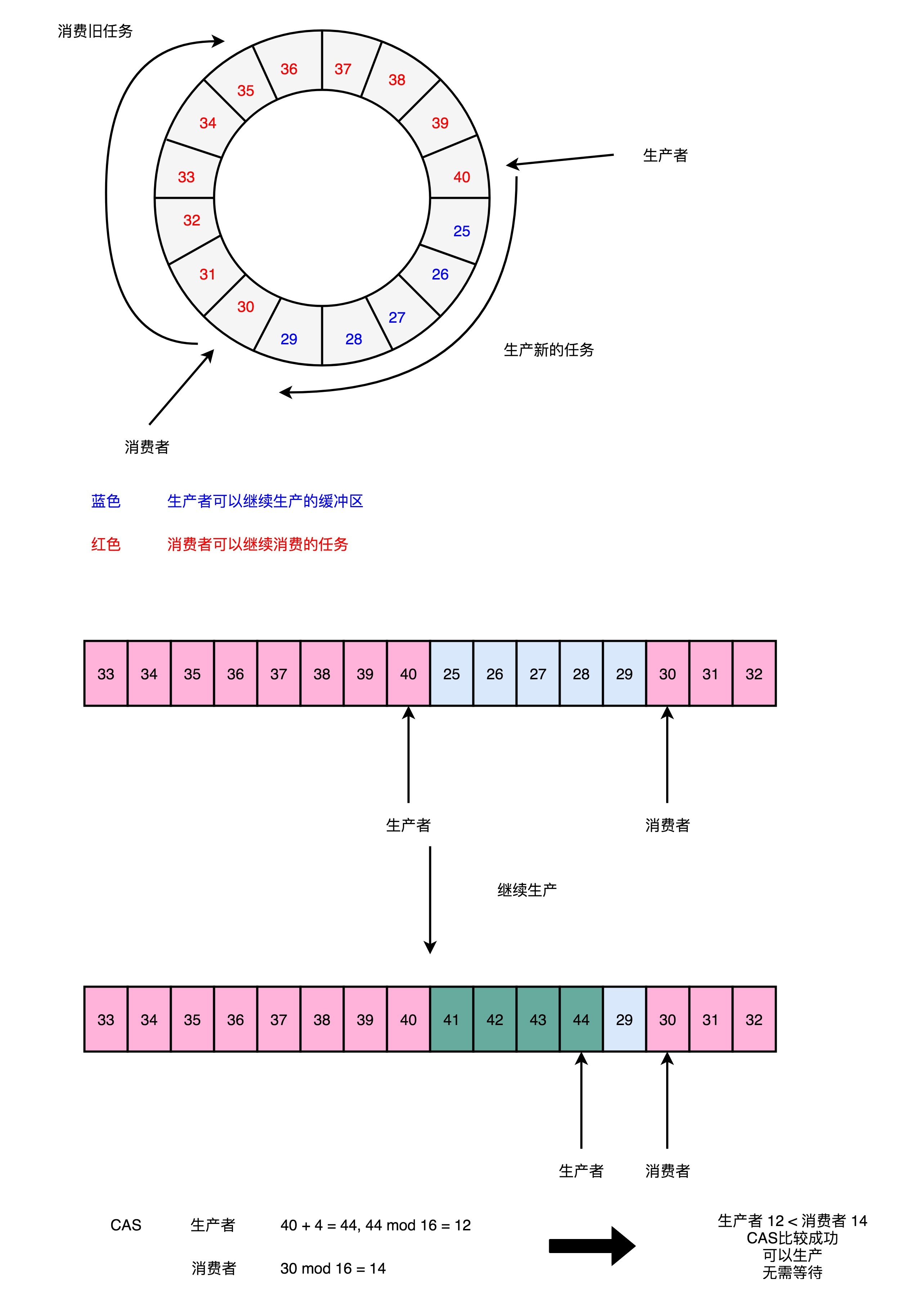

如下图所示，

1. 创建了一个 Sequence 对象，用来指向当前的 RingBuffer 的头和尾，通过一个序号；
2. 对比序号的方式：当生产者添加时，它会把当前的序号，加上新数据的数量，然后和消费者位置对比，防止覆盖掉还没消费的数据。

---
